核融合実験炉(ITER)開発用 大型ステンレスミラー製作
クリスタル光学は、核融合実験炉(ITER)の計測装置として開発されているステンレスミラーの製作をしました。
【概要】
・ 核融合実験炉(ITER)開発用として製作
・ 金属材 SUS316L製の大型トロイダル形状ミラー
・ ミラーサイズ：442×332㎜
・ トロイダル形状計測は、三次元測定機(HOLOS Program)を使用

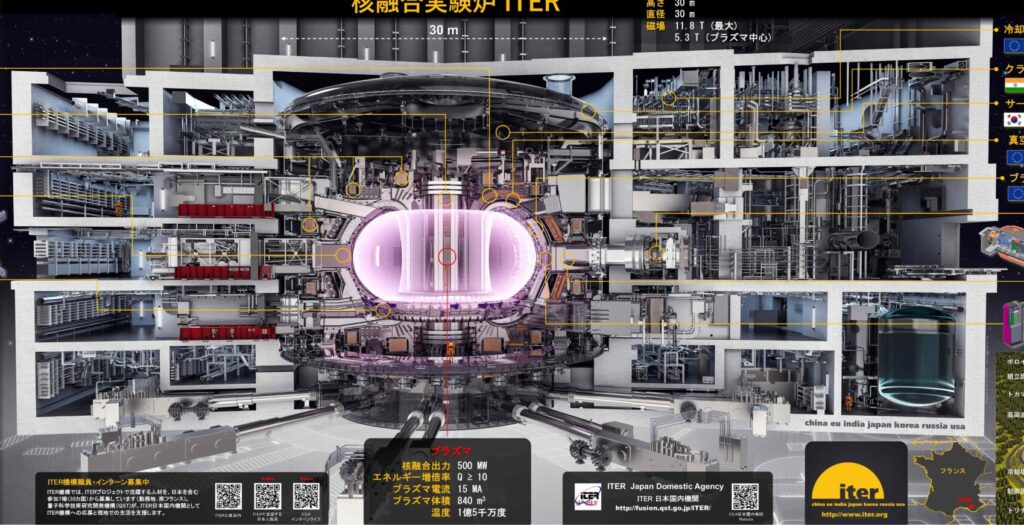

出典：ITER the way to new energy
https://www.iter.org/sci/BeyondITER
クリスタル光学は、核融合実験炉(ITER)の計測装置として開発されているステンレスミラーの製作をしました。
ITER（イーター）とは、新エネルギー開発の超大型国際プロジェクトです。
・2025年の運転開始を目指し（2016年6月ITER理事会で決定）、
日本・欧州連合(EU)・ロシア・米国・韓国・中国・インドの7極により進められています。
・建設サイトは、2005年に、サン・ポール・レ・デュランス(仏)に決まりました。
・核融合は星や太陽のエネルギー源であり、我々はこれを地上に実現しようとしています。
ＩＴＥＲの目標は核融合炉と同じレベルの温度、密度などのプラズマを実現することです。
すなわち、三重水素、（トリチウム）と重水素という実燃料を用いて、大出力長時間の燃焼を行うことです。
（引用）
https://www.fusion.qst.go.jp/ITER/iter/page1_1.html
https://www.fusion.qst.go.jp/ITER/iter/page1_5.html
https://www.fusion.qst.go.jp/ITER/iter/page1_2.html
国立研究開発法人量子技術研究開発機構 核融合エネルギー部門 ITER計画 HP
【金属材 SUS316L製の大型トロイダル形状ミラー】
加工精度

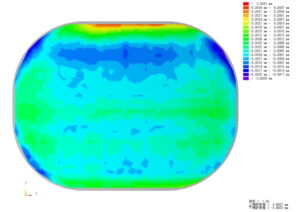

＜形状精度＞
◆形状精度：PV5.7μｍ
◆測定器 ： Zeiss CONTURA AKTIV 7/10/6

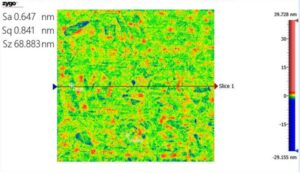

＜粗さ＞
◆粗さ ： Sa 0.647nm/Sq 0.841nm/Sq 0.841nm
◆測定器 ： Zygo NewView 8300
使用測定器

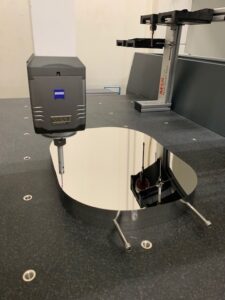

◆三次元座標測定器
装置名 ： CONTURA AKTIV 7/10/6 (ZEISS)
測定範囲 ： 700 x 1000 x 600mm
◆非接触表面性状測定器
装置名 ： NewView 8300 (Zygo)
測定範囲 ：倍率ｘ1.375～ｘ100：（6ｘ6ｍｍ）/（0.08ｘ0.08ｍｍ）
