実　績

多層ダイ　側面から撮影

お客様のご要望を実現する為、超高精度な多層ダイ製作にご対応いたします。

クリスタル光学の製作するダイは、社内での一貫生産を基本に 1セットから量産まで対応しております。
主要装置である研削盤は20台以上の台数を揃え、月産数十台の製作が可能です。
また、測定器は世界一流メーカーをラインナップし、信頼性の高い精度保証をご提供いたします。

＜サイズ＞
加工実績サイズ ： 2000mm
加工可能サイズ ： 4000mmの長さまで対応可能です。

<対応可能な材質 一例>
SUS630 / HPM38 / CORRAX / S45C / SUS420J2 / SUS316
その他材質での製作も、ご相談を承ります。

<650Ｌ高精度多層ダイ　加工精度>

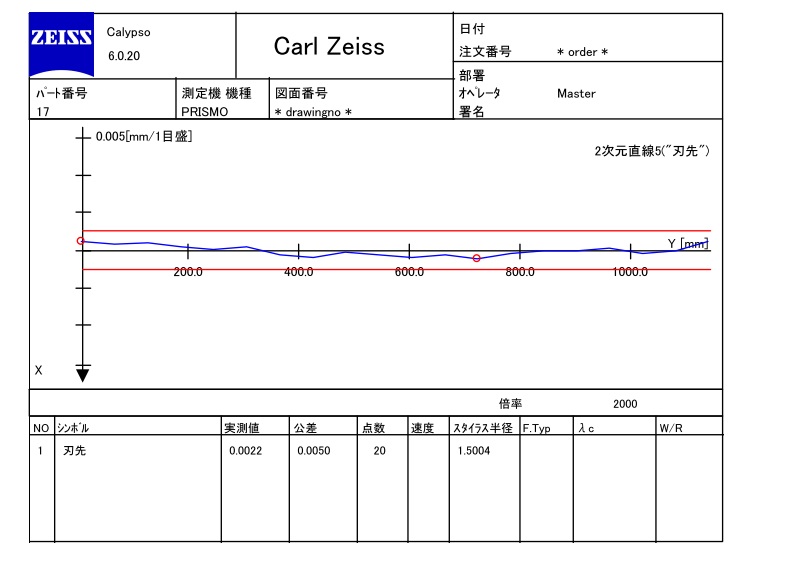

◆刃先真直度 ： 2.2μm
◆測定機 ： Carl Zeiss PRISMO10

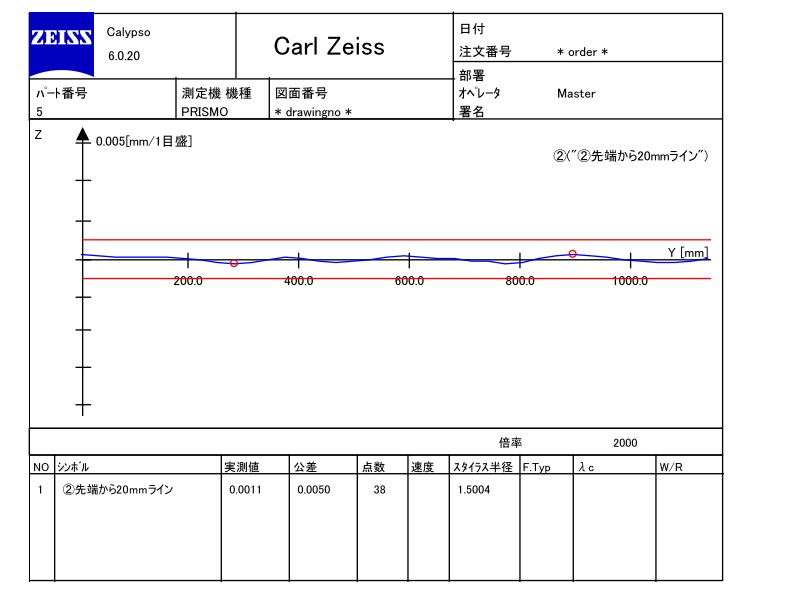

◆内面真直度 ： 1.1μm
◆測定機 ： Carl Zeiss PRISMO10

一貫生産  高精度の加工と品質保証を実現
＜加工機＞https://www.crystal-opt.co.jp/equipment/

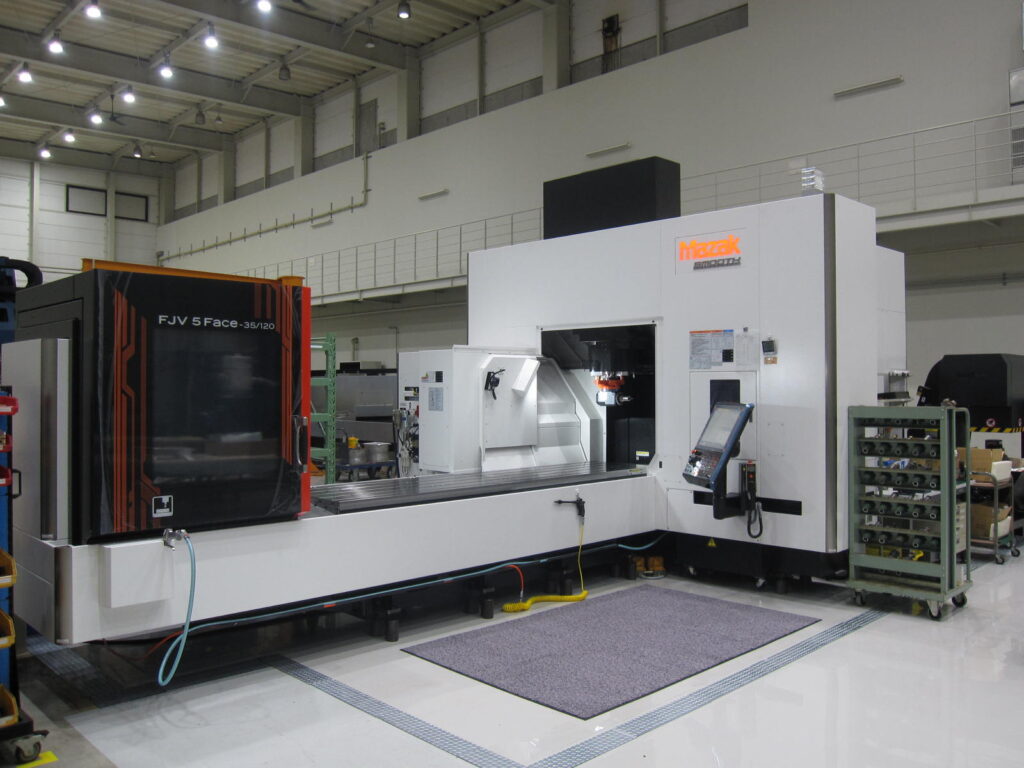

◆5面加工高精度門型マシニングセンタ
・FJV 5 Fase (ヤマザキマザック)
・ストローク(X軸)3000mm(Y軸)800mm(Z軸)660mm

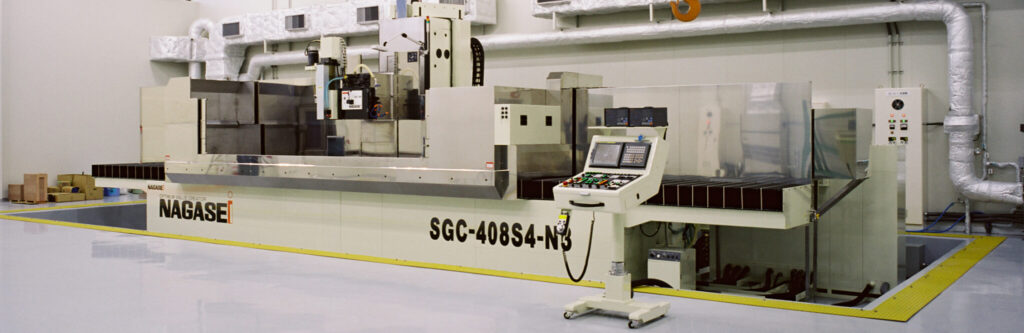

◆超精密成形平面研削盤
・SGC-408S4-N3（ナガセインテグレックス）
・テーブルサイズ　4000×800mm

＜測定機＞
◆三次元座標測定機
・PRISMO10（カールツァイス）
・測定範囲　X：1600㎜/Y：2400㎜/Z：1000㎜
